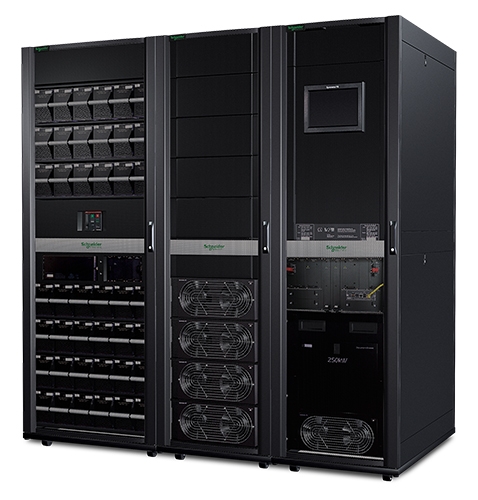

APC公司的Symmetra PX，100KW，可扩展到250KW，无需维护旁路
       或配电模块，可并联

输出

• 输出功率容量

  100.0 K瓦数 / 100.0 kVA

• 最大可配置功率(瓦)

  500.0 K瓦数 / 500.0 kVA

• 额定输出电压

  400V 3PH , 480V 3PH

• 输出电压失真

  低于 2%

• 输出频率(与主频率同步)

  50 Hz, 60 Hz

• 输出频率(不同步)

  60Hz +/- 0.1%，额定 60Hz, 50Hz +/- 0.1%，额定50Hz

• 其它输出电压

  415

• 负载高峰因素

  无限的

• 拓朴

  双转换联机

• 波形类型

  正弦波

• 过载运行

  125% 时为 10 分钟，150% 时为 60 秒

• 输出连接

  (1) Hard Wire 5-wire (3PH + N + G) (备用电池)

  (1) Hard Wire 4-wire (3PH + G) (备用电池)

• 输出电压 THD

  线性负载下小于 2%，非线性负载下小于 3%

• 输出电压容差

  静态负载下为 +/-1%，100% 负载阶跃下为 +/-5%

• 转换时间

  2ms typical

• 旁路

  内置静态旁路

输入

• 额定输入电压

  400V 3PH , 480V 3PH

• 输入频率

  40 - 70 Hz（自动感测）

• 输入端子类型

  Hard Wire 4-wire (3PH + G), Hard Wire 5-wire (3PH + N + G)

• 工作电压范围

  340 - 460 (400V), 408 - 552 (480) V

• 输入总谐波失真

  少于5%的满负荷

• 所需输入保护类型

  3 极断路器

• 其他输入电压

  415

• 最大耐受短路电流 (Icw)

  50.0 kAmps

• 满负载下的输入功率因数

  0.99

电池与运行时间

• 电池类型

  VRLA

• 预装电池

  7

• 典型充电时间

  3 小时

• 额定电池电压

  +/-288V

• 空电池槽

  1

• RBC™ 数量

  6

• 电池的伏安时容量

  36288

• 可选用电池

  APC-Symmetra-PX-100KW-250KW-

• 电池工作效率

  96.5 %

• 过载工作

  125% 时为 10 分钟，150% 时为 60 秒

通讯与管理

• 接口端口（多个）

  SYPX250-500_Parallel

• 预装 SmartSlot™ 卡

  AP9635CH

• 控制盘

  触摸液晶屏用户界面

• 紧急关断

  可选

• 可用的智能插槽数量

  3

物理参数

• 高

  1991 , 199.1 cm

• 宽

  2350 , 235.0 cm

• 深

  1070 , 107.0 cm

• 净重

  2267.0 kg

• 毛重

  2517.0 kg

• 装运高度

  2150 , 215.0 cm

• 装运宽度

  2990 , 299.0 cm

• 装运深度

  1270 , 127.0 cm

环境

• 工作温度

  0 - 40 °C

• 工作相对湿度

  0 - 95 %

• 操作高度

  0-999.9 米

• 存储温度

  -15 - 40 °C

• 存储相对湿度

  0 - 95 %

• 存储高度

  0-15000 米

• 在设备表面1米外可听到的噪音

  54.0 dBA

• 在线热耗散

  12378.0 BTU/hr

• 保护等级

  NEMA 1, IP 20

相符性

• 管理机构认证

  c列出的 UL, CE标志, CSA C22.2 No.107.3-05, EN 50091-1,

•                                                                     EN/IEC 62040-1-1, EN/IEC 62040-3, 能源之星 (美国),

•                                                      Eurobat通用型, FCC 15 部分 A 级, OSHPD, 列出的 UL, VFI-SS-111

• 标准质保

  1 year on-site repair or replace with factory authorized Start-UP

• SY100K250D 特点

  APC公司的Symmetra PX，100KW，可扩展到250KW，无需维护旁路或配电模块，可并联

  Symmetra PX 特点与优势

  营销特色

  营销特色

  可用性

  Sustainability

  Sustainability

  其他性能优势

  可用性

  易管理性

  总体拥有成本

  其他性能优势

  易管理性

  总体拥有成本

  产品分销

  安道尔、阿拉伯联合酋长国、安提瓜和巴布达、安圭拉岛,阿尔巴尼亚、亚美尼亚、荷属安的列斯、安哥拉、
  阿根廷、奥地利、澳大利亚、阿鲁巴岛、阿塞拜疆、波斯尼亚和黑塞哥维那、巴巴多斯、孟加拉国、
  比利时、布基纳法索、保加利亚、巴林、布隆迪、贝宁、百慕大、玻利维亚、巴西、博茨瓦纳、
  白俄罗斯、伯利兹、加拿大、刚果民主共和国、中非共和国、刚果、科特迪瓦、智利、瑞士喀麦隆、
  中国、哥伦比亚、哥斯达黎加、Serbi

• 兼容发电机

  使用发电机电源时，确保干净、不间断电源以保护设备

• 包括5x8启动服务

  为厂家保修全面覆盖所需

• 输入功率因数校正

  通过使用小型发电机和电线连接,使安装费用最少

• 全额定电源kW等于kVA

  通过消除超大规模的UPS对功率因数校正（PFC)的负载的需求，
  减少成本

• 与StruxureWare数据中心专家管理软件集成

  一套适应IT环境、可扩展的访问监控系统，可收集、组织和分配关键
  提示、监控视频以及关键信息，在网络上的任何地方均可提供对复杂
  的物理基础设施环境的统一查看

• 有声报警

  提供改变市电和UPS电源条件的通知

• LED 状态指示灯

  借助于视频指示器可以快速了解设备和电源状态。

• SmartSlot 插槽

  利用管理卡定制 UPS 性能

• 可升级电源容量

  允许以后快速升级减少今天 UPS 规模过大的成本

• 可编程频率范围

  保证与不同输入频率的兼容性

• 全额定电源kW等于kVA

  通过消除超大规模的UPS对功率因数校正（PFC)的负载的需求，减少成本

• 输入功率因数校正

  通过使用小型发电机和电线连接,使安装费用最少

• 包括5x8启动服务

  为厂家保修全面覆盖所需

• 兼容发电机

  使用发电机电源时，确保干净、不间断电源以保护设备

• 与StruxureWare数据中心专家管理软件集成

  一套适应IT环境、可扩展的访问监控系统，可收集、组织和分配关键提示、
  监控视频以及关键信息，在网络上的任何地方均可提供对复杂的物理基
  础设施环境的统一查看

• LED 状态指示灯

  借助于视频指示器可以快速了解设备和电源状态。

• 有声报警

  提供改变市电和UPS电源条件的通知

• 电源模块并行连接

  可从隔离模块故障中立即、无缝地恢复，增强可用性

• 可配置为 N+1 内部冗余

  允许配置一个或比支持连接负载所必需的更多的电源模块，这
  样的冗余提供了高可用性

• 可互换电源模块

  允许快速增加电力容量或更换现有的电源模块。所安装的模块由系统
  自动识别。

• 网络管理

  通过网络实现对于UPS的远程电源管理。

• 冗余智能模块

  给予关键 UPS 功能冗余通讯路径，向 UPS 连接负载提供更高的可用性

• 自动内部旁路

  在UPS电源出现过载或故障的情况下向所连接的负载提供公用电源。

• 模块化设计

  通过自我诊断，现场可替换模块而提供快速可用性，减少维护需求

• SmartSlot 插槽

  利用管理卡定制 UPS 性能

• 可升级电源容量

  允许以后快速升级减少今天 UPS 规模过大的成本

• 可编程频率范围

  保证与不同输入频率的兼容性

• EU CoC for UPS

  Ensures that UPSs sold in the EU are highly efficient

• ENERGY STAR for UPS

  Establishes that the efficiency of the UPS is in the top 25% of the
  market as verified by third party testing

• ENERGY STAR for UPS

  Establishes that the efficiency of the UPS is in the top 25% of the
  market as verified by third party testing

• EU CoC for UPS

  Ensures that UPSs sold in the EU are highly efficient

• 可配置为 N+1 内部冗余

  允许配置一个或比支持连接负载所必需的更多的电源模块，这样的
  冗余提供了高可用性

• 冗余智能模块

  给予关键 UPS 功能冗余通讯路径，向 UPS 连接负载提供更高的
  可用性

• 自动内部旁路

  在UPS电源出现过载或故障的情况下向所连接的负载提供公用电源。

• 电源模块并行连接

  可从隔离模块故障中立即、无缝地恢复，增强可用性

• 模块化设计

  通过自我诊断，现场可替换模块而提供快速可用性，减少维护需求

• 网络管理

  通过网络实现对于UPS的远程电源管理。

• 可互换电源模块

  允许快速增加电力容量或更换现有的电源模块。所安装的模块由
  系统自动识别。

• 网络管理

  通过网络实现对于UPS的远程电源管理。

• 可升级电源容量

  允许以后快速升级减少今天 UPS 规模过大的成本

• 兼容发电机

  使用发电机电源时，确保干净、不间断电源以保护设备

• 全额定电源kW等于kVA

  通过消除超大规模的UPS对功率因数校正（PFC)的负载的需求，
  减少成本

• 电源模块并行连接

  可从隔离模块故障中立即、无缝地恢复，增强可用性

• 并联电池模块

  通过冗余电池提供更高的可用性

• 可配置为 N+1 内部冗余

  允许配置一个或比支持连接负载所必需的更多的电源模块，这样的
  冗余提供了高可用性

• 模块化设计

  通过自我诊断，现场可替换模块而提供快速可用性，减少维护需求

• 用户可更换电池

  能够简单升级和更换电池

• 用户可替换电源模块

  能够简单升级和更换电源模块

• 可升级电源容量

  允许以后快速升级减少今天 UPS 规模过大的成本

• 全额定电源kW等于kVA

  通过消除超大规模的UPS对功率因数校正（PFC)的负载的需求，
  减少成本

• 模块化设计

  通过自我诊断，现场可替换模块而提供快速可用性，减少维护需求

• 用户可替换电源模块

  能够简单升级和更换电源模块

• 兼容发电机

  使用发电机电源时，确保干净、不间断电源以保护设备

• 网络管理

  通过网络实现对于UPS的远程电源管理。

• 电源模块并行连接

  可从隔离模块故障中立即、无缝地恢复，增强可用性

• 并联电池模块

  通过冗余电池提供更高的可用性

• 用户可更换电池

  能够简单升级和更换电池

• 可配置为 N+1 内部冗余

  允许配置一个或比支持连接负载所必需的更多的电源模块，这样的冗
  余提供了高可用性

• 自动自检

  定期自检电池，确保及早检测出需要更换的电池。

• 电池故障通知

  提前对电池进行警告性故障分析，以便及时进行预防性维护。

• 并联电池模块

  通过冗余电池提供更高的可用性

• 不用工具更换电池

  可迅速便捷地更换电池

• 双电源输入

  将 UPS 连接到两个独立的电源中，增加了可靠性。

• ECO模式

  为正常通电条件下不使用的电气元件设置旁路的工作模式可以实
  现高的运行效率，同时不会牺牲保护功能

• 前面维护

  简化安装和UPS维护，同时最大限度地减少对于空间的需求。

• 智能电池管理

  通过智能、精确的充电技术获得最佳的电池性能、寿命和可靠性。

• LCD 图形表示

  文本和模拟图显示了操作模式、系统参数和报警。

• Mega Tie

  在维护程序中，通过将负载从一个独立的Symmetra PX 250/500kW系
  统转移到另一个系统来进行充分保护。

• 并联功能

  UPS系统可以与任何其它独立的电源同步，从而能够与下游静态转换
  开关一起使用。

• 具有并行能力

  通过同时使用多个不间断电源来提高总的电源容量。

• 能够并行冗余

  通过多个不间断电源为所连接的设备供电，用于提高系统的冗余度

• 远程显示

  将显示界面下载到您的笔记本电脑或个人电脑。远程监视UPS并配置一
  个UPS参数子集。注：不支持远程启动和关机。

• 可扩展的运行时间

  需要时允许快速增加更多的运行时间

• 支持第三方维护旁路

  对于使用定制的开关设备或第三方维护旁路柜的安装来说，需要使用APC
  Symmetra PX250/500第三方开关设备套件。此套件内的各种柜子用于
  监视断路器和提供EPO功能。

• 热插拔电池

  允许快速增加运行容量或更换现有的电池模块。所安装的模块由系统
  自动识别。

• 温度补偿电池充电

  根据实际的电池温度调整充电电压延长电池寿命
