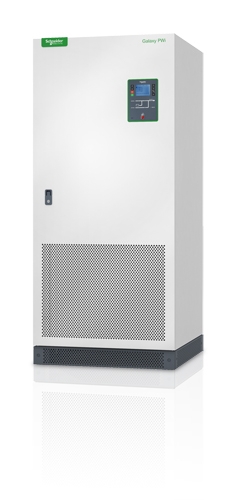

Galaxy PWi 30kVA 3:1单机UPS，220VAC，6脉冲，220VDC，
带输入变压器、5X8启动服务

输出

• 输出功率容量

  24.0 K瓦数 / 30.0 kVA

• 最大可配置功率(瓦)

  24.0 K瓦数 / 30.0 kVA

• 额定输出电压

  220V

• 中性输出电流

  135 A

• 输出电压注释

  Configurable for 220 or 230 V 1 Phase nominal output voltage

• 满负载效率

  90.0 %

• 输出电压失真

  低于 5%

• 输出频率(与主频率同步)

  50 Hz

• 输出频率(不同步)

  50Hz ±1% for 50Hz nominal

• 其它输出电压

  230

• 负载高峰因素

  03:01

• 拓朴

  双转换联机

• 波形类型

  正弦波

• 过载运行

  125% 时为 10 分钟，150% 时为 60 秒

• 最大输出电流

  337

• 输出连接

  (1) Hard Wire 5-wire (3PH + N + G) (备用电池)

  (1) Hard Wire 4-wire (3PH + G) (备用电池)

• 输出电压 THD

  < 3% linear load and <5% nonlinear load

• 输出电压容差

  ±1% static

• 旁路

  内置维修旁路, 内置静态旁路

输入

• 额定输入电压

  380V 3PH

• 输入频率

  45 - 55 Hz

• 输入端子类型

  Hard Wire 4-wire (3PH + G), Hard Wire 5-wire (3PH+N+G)

• 工作电压范围

  323 - 460 (380V) V

• 满负载效率

  90.0 %

• 输入总谐波失真

  浅色橡木皮饰面

• 所需输入保护类型

  CB

• 其他输入电压

  400

• 最大耐受短路电流 (Icw)

  36.0 kAmps

• 最大输入电流

  68.0 A

• 满负载下的输入功率因数

  0.75

电池与运行时间

• 电池类型

  没有内部电池 - 使用外部电池系统

通讯与管理

• 控制盘

  多功能液晶显示器状态管理控制台。

• 紧急关断

  是的

• 可用的智能插槽数量

  1

物理参数

• 高

  1800 , 180.0 cm

• 宽

  800 , 80.0 cm

• 深

  800 , 80.0 cm

• 净重

  417.0 kg

• 毛重

  477.0 kg

• 装运高度

  2025 , 202.5 cm

• 装运宽度

  930 , 93.0 cm

• 装运深度

  930 , 93.0 cm

• 标准纸箱单元

  1.0

环境

• 工作温度

  0 - 35 °C

• 工作相对湿度

  0 - 95 %

• 操作高度

  0-990 米

• 存储温度

  -25 - 65 °C

• 存储相对湿度

  0 - 95 %

• 存储高度

  0-9900 米

• 在设备表面1米外可听到的噪音

  60.0 dBA

• 保护等级

  IP20

相符性

• 管理机构认证

  EN/IEC 62040-1, IEC 61000-4-5, IEC 62040-2

• 标准质保

  厂家授权的启动装置提供 1 年现场保修或保换

常用

• 旁路连接

  4 线 (3 Ph + N) 或 5 线 (3 Ph + N + G)

• 最大旁路输入电流

  135.0 A

• G1W30SU6PUTS 特点

  Galaxy PWi 30kVA 3:1单机UPS，220VAC，6脉冲，220VDC，带输入变压器、5X8启动服务

  MGE Galaxy PW 特点与优势

  可用性

  可用性

  可服务性

  可服务性

  易管理性

  易管理性

  产品分销

  China , Hong Kong , Taiwan

• 网络管理功能

  “功能全面的网络管理接口，可通过 Web、SNMP 和 Telnet 提供
  基于标准的管理功能。”

• LED 状态指示灯

  借助于视频指示器可以快速了解设备和电源状态。

• LCD 图形表示

  文本和模拟图显示了操作模式、系统参数和报警。

• LED 状态指示灯

  借助于视频指示器可以快速了解设备和电源状态。

• LCD 图形表示

  文本和模拟图显示了操作模式、系统参数和报警。

• 网络管理功能

  “功能全面的网络管理接口，可通过 Web、SNMP 和 Telnet 提供
  基于标准的管理功能。”

• 多级服务

  利用可选的服务包和单独的服务组件，我们的安装服务在设计上使
  您可以选择希望 APC 为您提供的服务。

• 前面维护

  简化安装和UPS维护，同时最大限度地减少对于空间的需求。

• 7x24 电话技术支持

  我们经验丰富的技术支持工程师可以回答您的问题，在您需要时让
  您知道可以从何处获得帮助，从而使您高枕无忧。

• 前面维护

  简化安装和UPS维护，同时最大限度地减少对于空间的需求。

• 多级服务

  利用可选的服务包和单独的服务组件，我们的安装服务在设计上使
  您可以选择希望 APC 为您提供的服务。

• 7x24 电话技术支持

  我们经验丰富的技术支持工程师可以回答您的问题，在您需要时让
  您知道可以从何处获得帮助，从而使您高枕无忧。

• 具有并行能力

  通过同时使用多个不间断电源来提高总的电源容量。

• 频率和电压调整

  可以在不使用电池的情况下修正较差的频率和电压条件，从而提
  供更高的可用性。

• 温度补偿电池充电

  根据实际的电池温度调整充电电压延长电池寿命

• 双电源输入

  将 UPS 连接到两个独立的电源中，增加了可靠性。

• 兼容发电机

  使用发电机电源时，确保干净、不间断电源以保护设备

• 能够并行冗余

  通过多个不间断电源为所连接的设备供电，用于提高系统的
  冗余度

• 温度补偿电池充电

  根据实际的电池温度调整充电电压延长电池寿命

• 具有并行能力

  通过同时使用多个不间断电源来提高总的电源容量。

• 兼容发电机

  使用发电机电源时，确保干净、不间断电源以保护设备

• 频率和电压调整

  可以在不使用电池的情况下修正较差的频率和电压条件，从而提
  供更高的可用性。

• 能够并行冗余

  通过多个不间断电源为所连接的设备供电，用于提高系统的冗余度

• 双电源输入

  将 UPS 连接到两个独立的电源中，增加了可靠性。

• 集成的变压器

  可在现场配置为旁路或输出变压器，以实现完全的电隔离和增加
  负荷保护。
